Karta DVB, czyli telewizja cyfrowa.

Budowa karty DVB TT

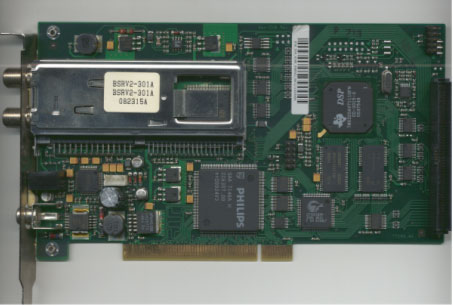

Na zdjęciu przedstawiona jest karta, którą mam przyjemność się posłużyć w tym artykule. W zależności od modelu jej wygląd będzie oczywiście nieco się różnił, niemniej widać iż mamy do czynienia z typowa karta PCI, która zainstalowana w systemie posłuży nam za odbiornik satelitarny.

Karta zaopatrzona jest w głowicę satelitarną „BSRV2”. Układ „Philipsa” SAA7146A pełni rolę dekodera sygnału MPEG2 oraz komunikatora karty z komputerem poprzez złącze PCI. Karta posiada (od dołu):

gniazdo chinch typu „CVBS” – służące do podłączenia odbiornika telewizyjnego.
gniazdo „jack- stereo” – służące do połączenia karty DVB z kartą dźwiękowa.
gniazdo „LBN OUT”
gniazdo „LBN In” – służące do bezpośredniego podłączenia anteny satelitarnej.

Nie sposób nie wspomnieć tutaj o doskonale rozwiązanym wyjściu TV na tej karcie. Włączenie obrazu na odbiorniku telewizyjnym (po ówczesnym połączeniu) odbywa się bez jakichkolwiek anomalii, nie da się zauważyć na monitorze nawet małego szarpnięcia obrazu. Obraz wyświetlany jest zarówno na TV jak i na monitorze, można to oczywiście zmienić (tylko na np. opcję TV bez monitora). Istnieje możliwość podłączenie RGB, co jeszcze bardziej podnosi jakość wyświetlanego obrazu na TV. Prostoty przejścia na TV oraz jakości mogą pozazdrościć karty graficzne z wyjściem na TV. Dodatkowo na karcie znajduje się złącze o nazwie „J2 Connector”, z którego za pomocą schematu można w prosty sposób wyprowadzić sygnały:
-RGB
-SPDIF

Techniczna specyfikacja karty:

Input frequency range: 950 to 2150 MHz
Tuning step size: 344 KHz
Input signal level (per channel): -70 to -20 dBm
Input frequency offset acquisition range: 3 MHz maximum
AGC dynamic range: 50 dB
Demodulation: BPSK or QPSK
Symbol rate: 1 to 30 Msps (in steps of 1 Ksps)
Net data rate (QPSK): 900 Kbps to 10 Mbps
FEC decoding: DVB - concatenated Viterbi and Reed-Solomon
MCPC: SCPC
Acquisition time from channel change: 120 msec maximum
Eb/No: Rate Eb/No
1/2: 4.5 dB
2/3: 5.0 dB
3/4: 5.5 dB
5/6: 6.0 dB
7/8: 6.4 dB
Input impedance: 75 Ohm
Input return loss: 9 dB
